Pathologies des BALCONS PAR RESISTANCHE.COM

 Pathologies des BALCONS

PAR RESISTANCHE.COM

1. LE CONSTAT www.resistanche.com

La pathologie des balcons regroupe deux familles de désordres

les désordres structurels avec des conséquences importantes pouvant aller jusqu’à la rupture ;

la seconde famille regroupe de nombreux désordres aux conséquences moins graves :
– les fissurations secondaires,
– les éclatements des nez de balcons,
– la présence d’efflorescence et de stalactites en sous-face,
– les infiltrations au travers de la dalle au droit de la façade ou au travers des seuils de portes-fenêtres.

2. LE DIAGNOSTIC RESISTANCHE.COM

LES RISQUES D’EFFONDREMENT

• Dans la vie de l’ouvrage
  La cause la plus fréquente des effondrements provient de défauts de ferraillage. Il s’agit rarement d’une erreur de conception des plans de béton armé mais plutôt de lecture de ces plans.
  On notera notamment les fissures en partie supérieure de la dalle et parallèles à l’appui : ces fissures concernent les dalles en console et sont l’indice, soit d’une insuffisance de section d’acier, soit d’un mauvais positionnement en hauteur des aciers. Elles favorisent la corrosion des aciers, aggravant ainsi le risque d’effondrement.

• En cours de chantier
  Quelques effondrements en cours de chantier ont eu pour cause une incompatibilité entre l’étaiement (qui fait travailler le balcon en plancher), nécessitant des armatures en partie basse, et la phase finale (dans laquelle le balcon travaille en console) où les armatures doivent être en partie haute. Une fissuration, en sous-face, parallèle à la façade, en est généralement le signe précurseur.

LES AUTRES PATHOLOGIES vues par RESISTANCHE.COM

• La fissuration :
  – les fissures en partie supérieure de la dalle et perpendiculaires à l’appui (la façade), observées sur les balcons continus, dépourvus de joints de fractionnement ;
  les fissures horizontales entre les garde-corps en béton et le balcon sont provoquées par le retrait du béton et la dilatation différentielle entre éléments diversement exposés à l’ensoleillement ;
  – les fissures verticales des garde-corps assez régulièrement réparties ont pour cause une insuffisance d’armatures horizontales et/ou un espacement trop important des joints de fractionnement ;
  – les fissures verticales entre retours des garde-corps et façades peuvent être évitées en réalisant un espace (inférieur à 11 cm) entre ces deux éléments. Elles témoignent de phénomènes de dilatation/retrait différents entre ces
  éléments ;
  – les fissures horizontales à la jonction entre dalles et garde-corps ont pour cause une insuffisance d’armatures de couture dans le plan de reprise de coulage du béton.

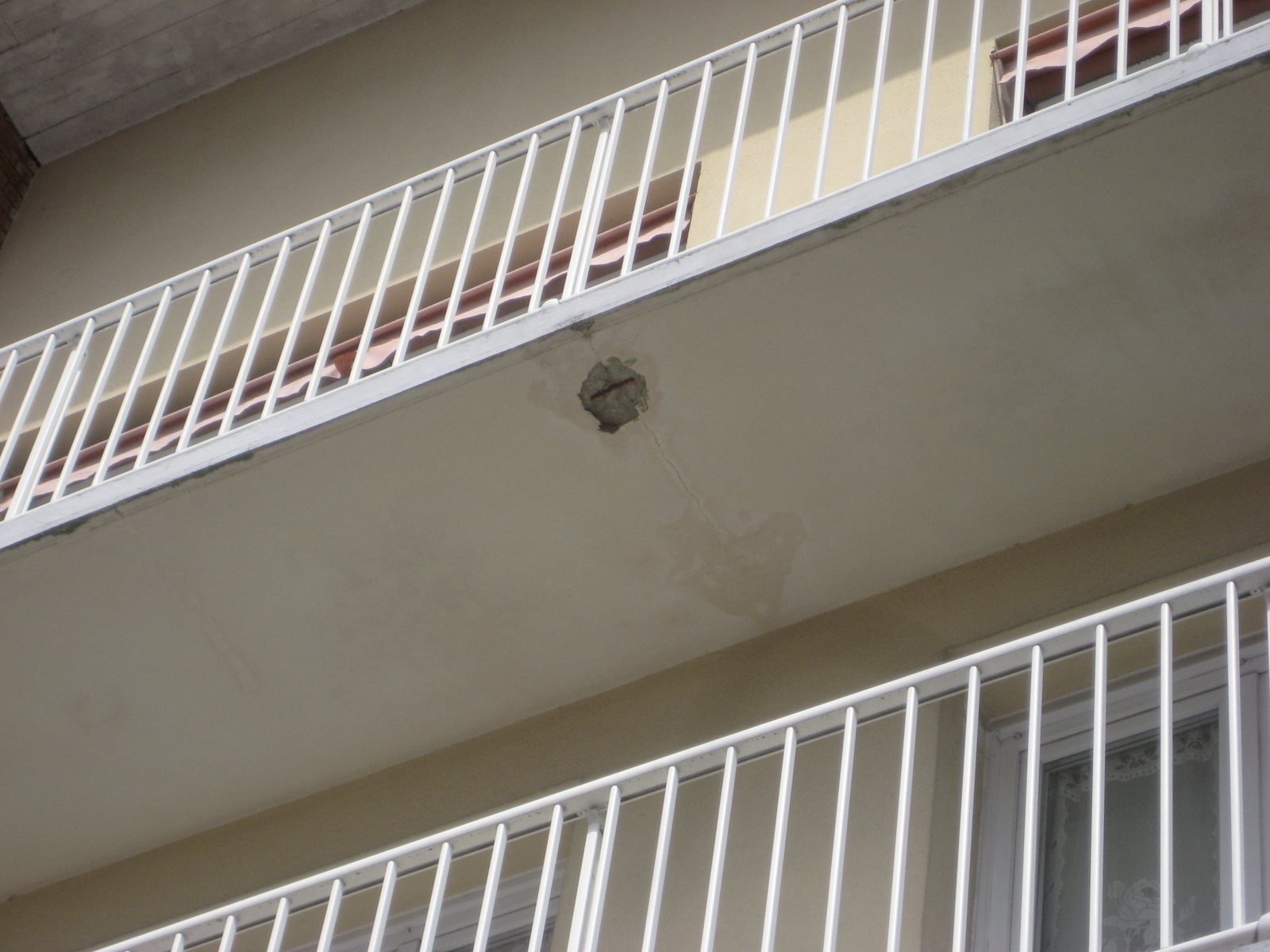

• L’éclatement des nez de balcons provient d’une armature souvent de trop fort diamètre, mal enrobée par le béton.

• Les efflorescences et stalactites en sous-face de balcon sont provoquées par la percolation d’eau de pluie à travers la dalle du balcon.

• Les infiltrations par seuils de portes-fenêtres : ces défauts se produisent lorsqu’il n’y a pas de décrochement altimétrique entre le balcon et le plancher intérieur (cf. fiche D.O3).

3. LES BONNES PRATIQUES

• Dimensionner les armatures conformément à l’Eurocode 2 en fonction des charges prévues par la norme l’Eurocode 1 ou les documents particuliers du marché (jardinière…). Chaque fois que possible, des joints de fractionnement devront être prévus. À défaut, des renforts d’armatures doivent être calculés et mis en œuvre.

•
  Le positionnement des armatures côté tendu du béton et des joints de fractionnement est un élément primordial à vérifier afin d’éviter les pathologies les plus fréquentes.

• En cas d’utilisation de rupteurs de ponts thermiques structuraux, vérifier la conformité de leur domaine d’application (portée, sismique…) et de leur pose au regard de la préconisation dans l’Avis Technique concerné.

• Apporter un soin particulier à la réalisation des pentes des balcons pour permettre l’évacuation rapide des eaux, afin d’éviter leur percolation à travers le béton. En cas de balcons avec pente vers les façades, bien veiller à l’étanchéité (SÉL, DTU 43.1). Lorsque le sol du balcon est recouvert par un revêtement en carrelage scellé, prévoir une couche de désolidarisation drainante sous le mortier de pose.

• Étancher la surface pour limiter les infiltrations.

• Étudier particulièrement la géométrie des seuils, pour éviter les pénétrations d’eau. Dans le cas d’obligations en relation avec les conditions d’accessibilité se rapprocher du document de la DHUP « Carnet de détail balcons – terrasses – loggias ».

• Concevoir l’accès pour les personnes à mobilité réduite (hauteur maximale du seuil extérieur de 2 cm, traitement du rejet d’eau par caillebotis et dalles sur plots ou caniveau).

• Apporter une attention particulière, en l’absence de décrochement de dalle entre logement et balcon, aux reprises de bétonnage situées au niveau des seuils et voiles de façade.

• Respecter les enrobages et sections maximales d’acier en nez de dalle afin d’éviter les éclatements.

• Respecter les précautions propres aux zones sismiques.

• Veiller à limiter les effets des ponts thermiques.

4. L’ŒIL DE L’EXPERT RESITANCHE.COM

Fissure perpendiculaire à la façade résultant d’une absence de joints de fractionnement...

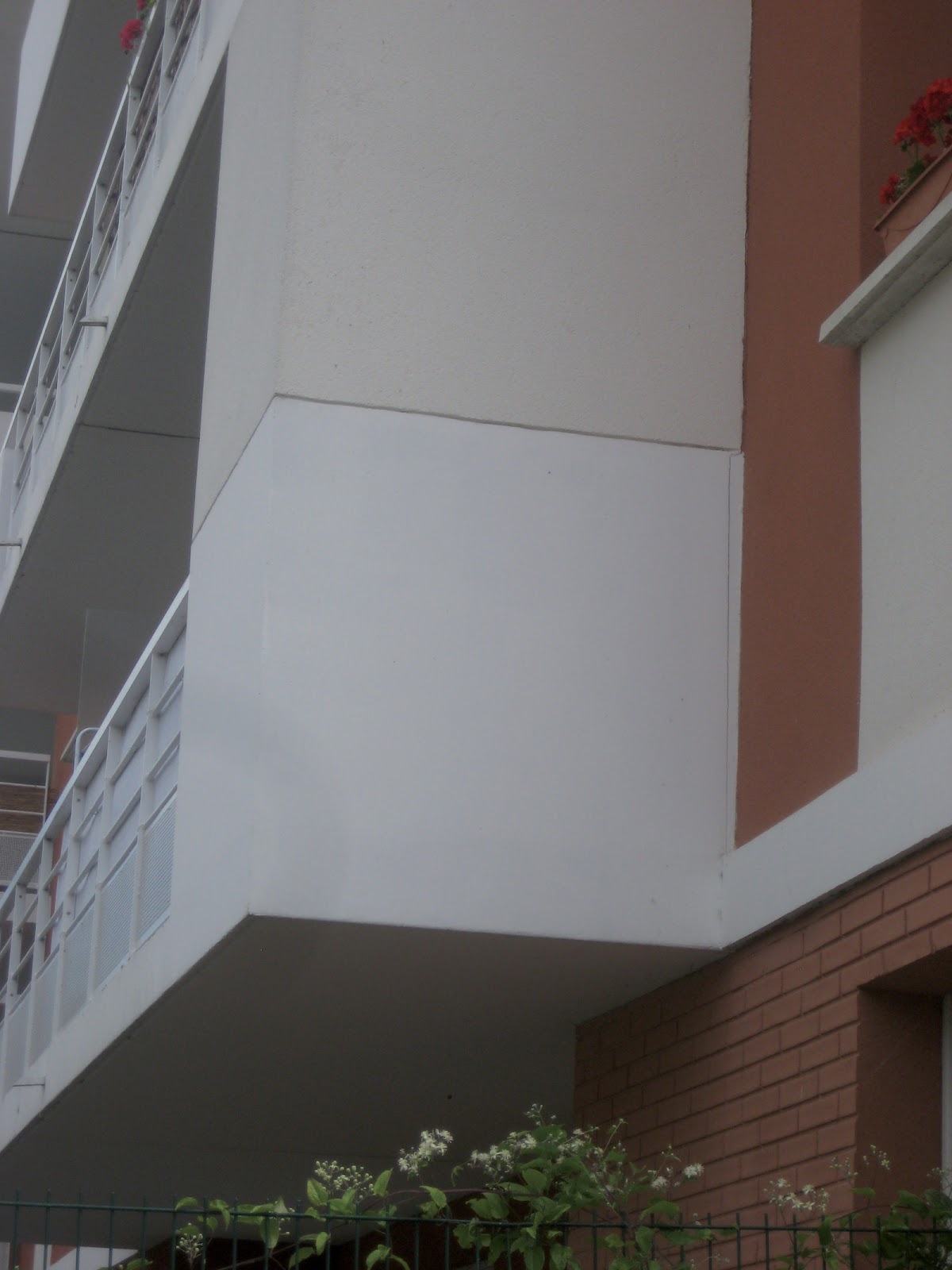

Fissure verticale à la jonction entre le retour de la fermeture de balcon et la façade...

Fissure horizontale au niveau de la jonction entre la dalle en béton et la fermeture...

Chute de balcons sur un immeuble de logements. Manifestement, les armatures supérieures...

L'ESSENTIEL

• Veiller aux bons dimensionnement et positionnement des armatures.

• Prévoir les joints de fractionnement quand c’est nécessaire.

• Apporter une attention particulière à la pente, au traitement des seuils et des nez de balcons.

•


SOLUTIONS RESISTANCHE.COM

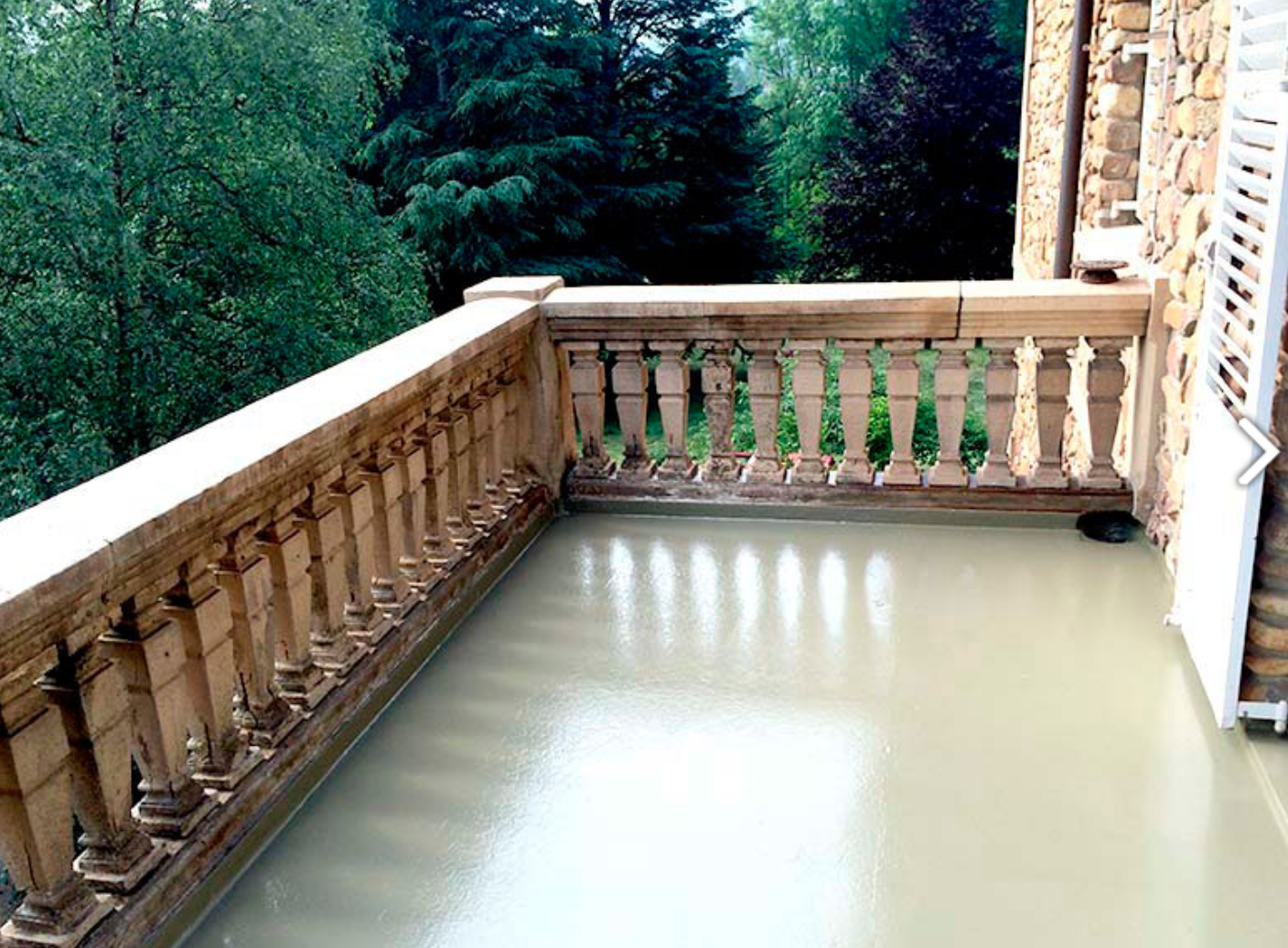

Avec notre résine d’étanchéité RESISTANCHE nous pouvons proposer des résines translucides d’imperméabilisation de balcon et des résines d’étanchéité quasi indestructibles avec comme propriétés

• Séchage en 6 secondes

• Élasticité 400%

• Avis technique CSTB

• Résiste aux acides et aux bases

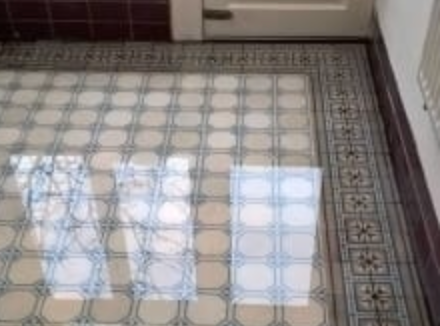

Résine translucide

Cette famille de résine élastomère, principalement projetée à chaud répond à de nombreuses contraintes physiques et chimiques.

Avec un allongement à la rupture de 400% à 23°C elle permet d’absorber la fissuration active des supports. L’ouvrage en béton, par exemple, n’aura pas besoin d’être en « fissuration préjudiciable » ou « fissuration très préjudiciable ».

Ces revêtements étanches en polyurée résistent à des températures de -40°C à + 300 °C.

Leur résistance chimique à de nombreux acides, bases, solvants et hydrocarbures les rend incontournables dans le domaine de l’étanchéité anticorrosion.

La projection peut se faire sur des supports neufs ou anciens après préparation et application d’un primaire époxy.

Pour des cas difficiles, fosse sous presse à emboutir en béton saturé d’huile, par exemple, la pose flottante (non adhérente) est possible avec un ancrage mécanique en périphérie.

Le nombre limité d’opérations et surtout la polymérisation quasi instantanée réduisent  les délais d’exécution.

LES TEXTES

• Eurocode 2 : Calcul des structures en béton

• Eurocode 1 : action sur les structures

• DTU 21 : Ouvrages en béton

• DTU 43.1 : Étanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de plaine

• Règles professionnelles : Systèmes d’Étanchéité Liquide (SÉL) concernant les travaux d’étanchéité par application de système d’étanchéité liquide sur planchers extérieurs en maçonnerie dominant des parties non closes de bâtiment

•
  + d'infos sur www.resistanche.com

•


Sources :SMABTP
